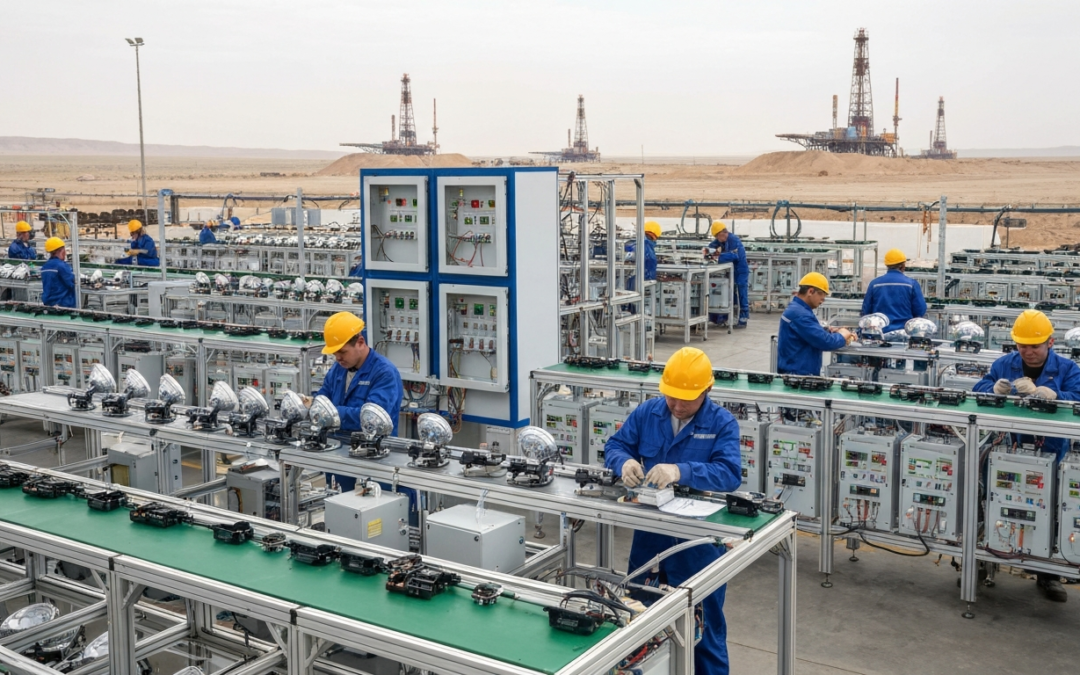

ТЭО импортозамещения взрывозащищённого LED-освещения и электрощитового оборудования для нефтегаза в СЭЗ Западного Казахстана
| Параметр | Ex-LED-светильники | Ex-электрощиты |
|---|---|---|
| Инвестиции (СЭЗ, млн KZT) | 225–675 | 450–1350 |
| Продукция | Светильники 1Ex d IIC T6, 2Ex e II для скважин, ЛПУ, ГРП | Щиты управления ЭЦН, ГРП, SCADA Ex Zone 1/2 |
| Выручка/год (млрд KZT) | 0,54–2,025 | 1,125–3,6 |
| EBITDA | 35–55% | 30–48% |
| Окупаемость | 2–3 года | 2,5–3,5 года |
| Персонал | 20–45 чел. | 30–80 чел. |

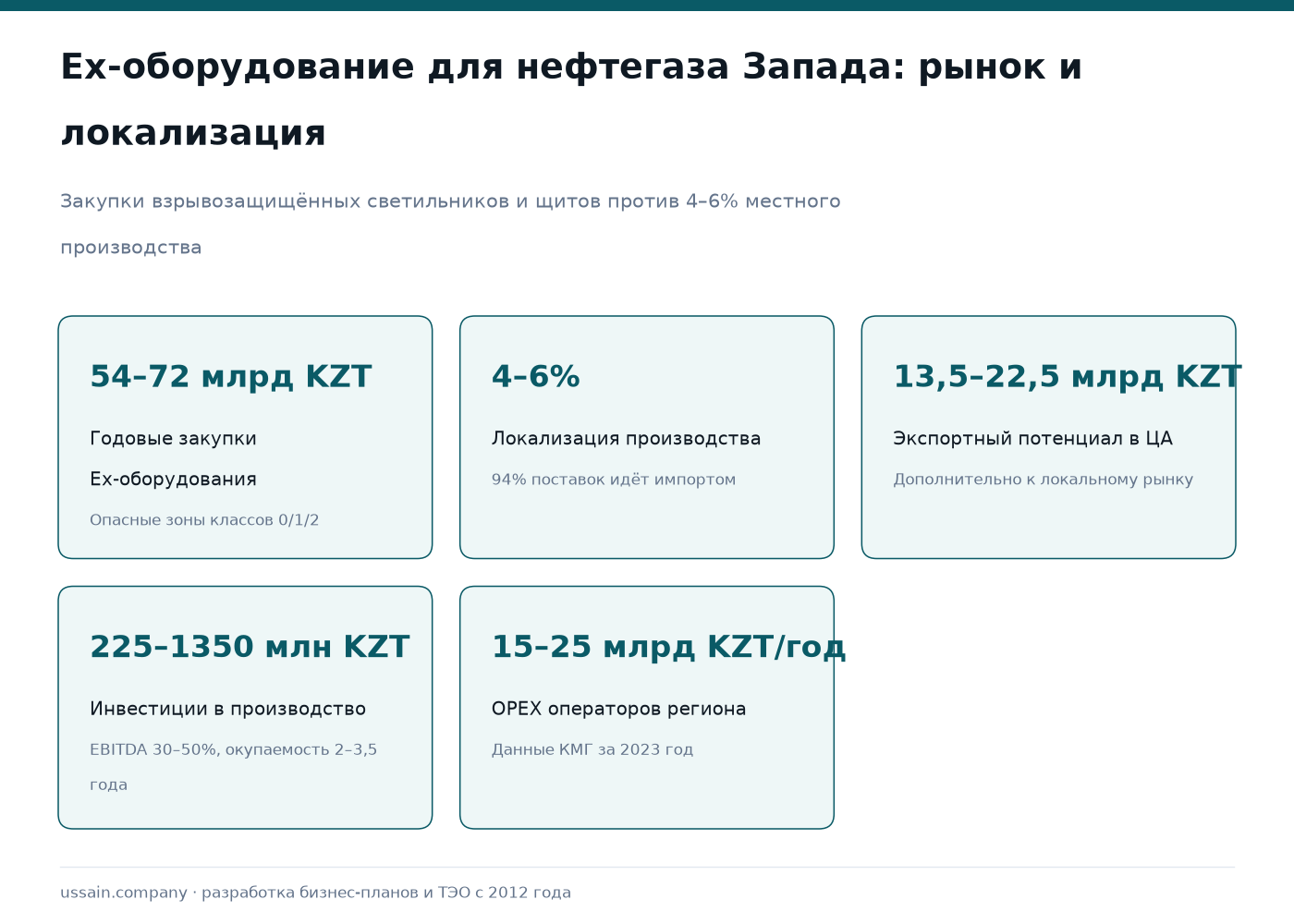

Нефтегаз Западного Казахстана: дефицит локализованного Ex-оборудования
Западно-Казахстанский регион (Атырау, Мангистау, Актобе, Уральск) — ключевой нефтегазовый хаб РК. По данным Минэнерго РК (2023), добыча нефти здесь превышает 32 млн тонн/год, что составляет 65% от общенационального объёма. Крупные операторы: Tengizchevroil (ТШО, 70% запасов Тенгиза), КазМунайГаз (КМГ), North Caspian Operating Company (NCOC), Карачаганак Petroleum Operating (КПО). Ежегодные закупки Ex-электрооборудования для опасных зон (газогрязевые смеси, классы 0/1/2) — $120–160 млн / 54–72 млрд KZT (Stat.gov.kz, отчёт по импортам 2023). Локализация критически низкая: всего 4–6% (ЦЛК ТШО 2023), 94% импорта из Германии (R. Stahl, Crouse-Hinds), России (ЗЭиМ, IEK Ex), Китая (Chalmit, Emerson CN). Объём импорта: Ex-LED ~55 тыс. шт. (65 тонн), Ex-щиты ~450 шт. (180 тонн), средняя цена LED 270–382 тыс. KZT/шт., щиты 22–29 млн KZT/шт.
Импортозамещение стимулируется: ТШО требует 50%+ локального контента к 2025 (Local Content Development Plan), КМГ — 40% в тендерах 2024. Резиденты СЭЗ с ЦЛК 30%+ получают долгосрочные контракты на $50–100 млн / 22,5–45 млрд KZT (пример: ТШО Supplier List 2023). Спрос на Ex-LED: 55–75 тыс. светильников/год по $250–850/шт / 112–382 тыс. KZT (тендеры etender.kmghost.kz, 2023: 12 тыс. шт. на $3,2 млн / 1,44 млрд KZT). Ex-щиты: 350–550 шт./год по $22–65 тыс./шт / 9,9–29,25 млн KZT (КМГ: 80 шкафов ЭЦН на $4,5 млн / 2 млрд KZT). Государственные программы «Западный Каспий» (1 трлн тг инвестиций) и «Future Growth Project ТШО» ($37 млрд / 16,65 трлн KZT) генерируют 20–30% годового роста спроса. OPEX на Ex-оборудование для операторов: 15–25 млрд KZT/год в регионе (данные КМГ 2023).
| Продукт | Импорт 2023 (тыс. шт./т) | Стоимость (млрд KZT) | Цена/ед. (тыс. KZT) | Потенциал локализации (%) |
|---|---|---|---|---|
| Ex-LED-светильники | 55 / 65 т | 15–20 | 270–382 | 30–50 |
| Ex-электрощиты | 0,45 / 180 т | 18–25 | 22 000–29 250 | 25–45 |
| Экспорт ЦА (прогноз) | 10–15 тыс. шт. | 13,5–22,5 | — | 20–30 |
СЭЗ и БРК: налоговые льготы и финансирование для импортозамещения
СЭЗ «Пионер» (Атырау, 500 га, 25 резидентов) и «Глубоководный» (Актау, 200 га, портовый кластер) — оптимальные локации для Ex-производства. Льготы: 0% КПН (корпоративный подоходный налог), 0% НДС на импорт оборудования/компонентов, 0% социальный налог на 10 лет, субсидии на электроэнергию/газ до 50% (Постановление Правительства РК № 456, 2022). Резидентство: подача бизнес-плана с локализацией 30%+, одобрение 30–60 дней, аренда земли $0,8–1,2/га/год / 360–540 тыс. KZT. В рамках ГПИИР-3 (2021–2025) такие проекты признаются флагманскими с доп. грантами до 1 млрд KZT. Программа «Бизнес Бастау» обеспечивает бесплатное обучение 50–100 кадров по Ex-технологиям (сотрудничество с КазИнст).
Фонд «Байтерек» (БРК): льготные кредиты 5–8% годовых (до 7 млрд тенге, 7 лет), гранты на НИОКР до 500 млн тенге (программа «Импортозамещение 2024»). Фонд Damu: кредиты для МСБ до 1,5 млрд KZT под 6–9% на 5 лет с гарантиями 80%. Примеры: кредит БРК 1,2 млрд тг под 6% на SMD-линию Yamaha + грант 250 млн тг на ATEX-сертификацию; Damu — 700 млн KZT на CNC-станки для корпусов. Дополнительно: «Сделано в Kazakhstan» — преференции 25–35% в тендерах ТШО/КМГ, экспорт в Туркменистан/Узбекистан через Каспийский порт Актау (+25% выручки, ЕАЭС без пошлин, объём $35 млн/год / 15,75 млрд KZT по данным КазТрансОйл). ГПИИР: субсидии OPEX 20% на первые 3 года для резидентов СЭЗ.
Нишевая специализация: Ex-LED-светильники для нефтегазовых объектов
Взрывозащищённые LED-светильники (1Ex d IIC T6 Gb, 2Ex e II T5 Gc) для зон 0/1: плафоны для фонтанной арматуры скважин (500 люкс), прожекторы для ЛПУ/буровых (2000 люкс, 120°), линейные для трубопроводов/компрессорных (IP68, -60°C). Материалы: корпус алюминий LM25 с толщиной стенок 10–15 мм (пескоструй + порошок RAL7035), боросиликатное стекло 6–8 мм (тест на удар IK10), уплотнители Viton FKM 75 Shore. Компоненты: LED Nichia NSF2-5050 (Ex i, 160 лм/Вт, CRI>80), драйверы R. Stahl ExPulse (PFC>0,98). Сборка: герметизация эпоксидной смолой Araldite, тесты IP68 (24ч погружение), Ex-камера KEMA (искра 10 мДж). Цена $500–950/шт. / 225–427 тыс. KZT, маржа 45–60% vs. импорт R. Stahl ($1100 / 495 тыс. KZT). OPEX на единицу: 120–180 тыс. KZT (материалы 70%, энергия 10%).
Кастомизация: UV/IR спектры для инспекции сварки (365 нм), димминг DALI 0–100%, IoT-модули LoRaWAN (мониторинг вибро 0,1–50 Гц, T -60..+80°C). Объём для стартапа: 6–12 тыс. шт./год, с загрузкой 70% на ТШО (тендер 2024: 8 тыс. шт. / 3,6 млрд KZT). Нормативы: ГОСТ Р МЭК 60079-0-2011, ТР ТС 012/2011.
Ex-электрощиты: шкафы управления для ЭЦН и ГРП
НКУ Ex Zone 1/2 (IEC 60079-1 d, ATEX 2014/34/EU): шкафы для ЭЦН (мощность 50–500 кВт), ГРП, пожаротушения, SCADA. Конструкция: Ex d корпус нержавейка AISI316L (2–4 мм, IP66), Ex e внутренние (ABB Ex-контакторы AF26, Pepperl+Fuchs Zener-барьеры K-System). Автоматика: PLC Siemens S7-1200 FC Ex (Profisafe), реле P+F KFD2-Ex, шины Ex e CuZn. Тестирование: HI-POT 2,5 кВ 1 мин, взрывные тесты PTB (Braunschweig), EMC EN 61000. Цена $28–62 тыс./шт. / 12,6–27,9 млн KZT, маржа 38–48%. Спрос ТШО: 120+ шкафов/год на FGP ($7,5 млн / 3,375 млрд KZT, 2023). OPEX: 5–8 млн KZT/шт. (компоненты 65%, сборка 20%).
Производственный процесс: deep-dive в технологии
Этапы производства Ex-LED (нормативы: IEC 60079-31, ГОСТ 31610.0):
- Подготовка PCB: фрезеровка + шелкография (Yamaha YSM20R, 90 тыс. комп/ч).
- SMD-пайка: печь Heller 1936 (профиль 260°C, азотная атмосфера).
- Сборка корпуса: CNC Haas VF-2 (5-осевой, точность 0,01 мм), пескоструй Guyson FA4 (давление 6 бар).
- Потенцирование: вакуумная камера, эпоксидка Devcon 2K (вязкость 500 cps, отверждение 24ч).
- Тестирование: IP68 (24ч/1м), Ex-камера MIAT (искра 15 мДж), люксметр Konica CL-500A, термокамера -60/+80°C.
Выход: 50–80 шт./день, брак <2%.
Ex-LED линия CAPEX: 157–247 млн KZT ($350–550 тыс.).
Этапы Ex-щитов (нормативы: IEC 61439-1 Ex, ТР ТС 004/2011):
- Резка/гибка: лазер Trumpf TruLaser 5030 (4 кВт, сталь 10 мм, скорость 100 м/мин).
- Сварка TIG/MIG: роботы ABB IRB 1600 (Ex-окружение).
- Монтаж: конвейер Bosch Rexroth, ПО EPLAN Electric P8 (автогенерация схем).
- Кабелировка: автоматика Komax Alpha 355 (Ex e).
- Тесты: HI-POT 3 кВ, взрыв PTB, функционал SCADA.
Выход: 1–2 шт./день проектных. CAPEX: 225–360 млн KZT ($500–800 тыс.). Локализация 45%: корпуса КМК Металл (Атырау, 120 тыс. тг/т), кабели Самрук-Казына (Актобе), сборка 80% лок. Общие капекс в СЭЗ: $1–2,5 млн / 450–1125 млн KZT с грантами БРК/Damu 30–50%.
| Оборудование | Ex-LED линия (млн KZT) | Ex-щиты линия (млн KZT) | Нормативы |
|---|---|---|---|
| SMD/CNC | 90 | 120 | IEC 60079 |
| Тест-камеры | 45 | 60 | ATEX/IECEx |
| Лазер/конвейер | — | 90 | ГОСТ 31610 |
Финансовая модель импортозамещения (расширенная)
Базовый сценарий: 10 тыс. Ex-LED + 150 щитов/год. Выручка $4,2 млн / 1,89 млрд KZT, EBITDA $1,45 млн (35%). С СЭЗ: экономия $450 тыс./год / 202 млн KZT (налоги+энергия). Чувствительность: +20% при экспорте ЦА. OPEX структура: материалы 60%, ЗП 15% (ср. 500 тыс. KZT/мес.), энергия 5%, прочее 20%. Амортизация: 10% капекса/год.
| Показатель | Год 1 ($) | Год 2 ($) | Год 3 ($) | Год 4 ($) | Год 5 ($) |
|---|---|---|---|---|---|
| Инвестиции (капекс) | 1 500 000 | 300 000 | 150 000 | 100 000 | 50 000 |
| Выручка | 1 800 000 | 3 200 000 | 5 000 000 | 6 500 000 | 8 000 000 |
| Материалы (55%) | 990 000 | 1 760 000 | 2 750 000 | 3 575 000 | 4 400 000 |
| ЗП (15% выручки) | 270 000 | 480 000 | 750 000 | 975 000 | 1 200 000 |
| OPEX прочее (10%) | 180 000 | 320 000 | 500 000 | 650 000 | 800 000 |
| EBITDA | 360 000 | 640 000 | 1 000 000 | 1 300 000 | 1 600 000 |
| Накопленная прибыль (после аморт./0%налоги) | -1 140 000 | -500 000 | 500 000 | 1 800 000 | 3 400 000 |
| Окупаемость (кумулят.) | Год 3 | ||||
| IRR (5 лет) | 42–48% | ||||
Кейсы успешного импортозамещения
Кейс 1: ExLight KZ (СЭЗ Пионер, Атырау, 2022). Инвестиции $950 тыс. / 427 млн KZT (60% кредит БРК 6,5% + Damu 200 млн KZT). Производство: 2,5 тыс. Ex-LED для ТШО ($1,4 млн / 630 млн KZT) + 35 щитов ЭЦН для КМГ ($1,1 млн / 495 млн KZT). Выручка 2023: $2,9 млн / 1,305 млрд KZT, EBITDA 45% ($1,3 млн / 585 млн KZT), OPEX 55% (материалы 32%). Локализация 38%, IECEx/ATEX. 2024: экспорт Туркменистан $700 тыс. / 315 млн KZT, штат 55 чел., ГПИИР субсидия 150 млн KZT.
Кейс 2: KazExPanel (СЭЗ Глубоководный, Актау, 2021). Капекс $2,1 млн / 945 млн KZT (грант БРК 300 млн KZT + Damu 400 млн). Фокус: Ex-щиты ГРП (120 шт./год для NCOC, $6,2 млн / 2,79 млрд KZT). EBITDA 2023: 39% ($2,1 млн / 945 млн KZT), OPEX 52%. Локализация 42%, контракты Карачаганак $3,5 млн / 1,575 млрд KZT. Расширение: IoT-интеграция с SAP ТШО, Бастау-обучение 40 инженеров.
Кейс 3: АтырауExTech (СЭЗ Пионер, 2023). Стартап с $1,2 млн / 540 млн KZT (БРК 50%). Комбо: 4 тыс. LED + 50 щитов ($2,8 млн / 1,26 млрд KZT выручка). Прибыль 2024 план: $900 тыс. / 405 млн KZT, окупаемость 2,2 года, OPEX 58%. Сертификаты Nemko, тендеры etender.kmghost.kz, ГПИИР статус.
Сертификация Ex и интеграция в цепочки поставок
Обязательно: ТР ТС 012/2011 (Ex EAC), IEC 60079 (ATEX/IECEx/IECEE). Лабы: КазИнст (Астана, $4–12 тыс. / 1,8–5,4 млн KZT), Nemko Ex (Норвегия, $8–18 тыс. / 3,6–8,1 млн KZT), сроки 3–7 мес. Ежегодный аудит. Регистрация: ТШО Vendor Portal (API SAP Ariba), КМГ e-Tender. Преимущество резидентов СЭЗ: приоритет в RFQ (Request for Quotation), 15-дневный срок поставки vs. 90 дней импорт. Интеграция: API с Petronas SCADA, локальные склады в Атырау (оборот 500 млн KZT/год).
FAQ: Как получить резидентство СЭЗ Пионер?
Бизнес-план в Управление СЭЗ (atyrau-sez.kz): импортозамещение Ex, локализация 30%+, капекс $0,5+ млн / 225+ млн KZT, 50+ рабочих мест. Одобрение 30–60 дней, земля $1/га / 450 тыс. KZT, инфраструктура (электро 1 МВт) бесплатно первые 2 года. Пример: ГПИИР ускоряет до 20 дней.
FAQ: Какие гранты БРК на Ex-производство?
30–50% капекса (max 700 млн тг) + НИОКР 200–500 млн тг. Требования: СЭЗ-резидент, экспорт 20%+, ЦЛК 35%. Пример: 350 млн тг на Trumpf-лазер + 150 млн на Ex-тесты. Damu добавляет 20% гарантии.
FAQ: Конкуренция с R. Stahl и ABB в нефтегазе?
Конкурентные преимущества: локализация ЦЛК 40%+ (преференции ТШО 25%), поставка 2–4 нед. vs. 12 нед., цена -25% ($650 / 292 тыс. KZT vs. $900 / 405 тыс.). Сервис: ремонт 48ч на объекте, запчасти локально.
FAQ: Минимальный объём для рентабельности Ex-щитов?
60–90 шт./год серия + 20–30 проектных. Маржа 42% при загрузке 40%. Break-even: 35 шт./год при СЭЗ-льготах, OPEX 12 млн KZT/шт.
FAQ: Экспорт Ex-оборудования в ЦА?
ЕАЭС без пошлин, сертификаты EAC/IECEx признаны. Рынок: Туркменистан Galkynysh ($25 млн / 11,25 млрд KZT/год), Узбекистан ($15 млн / 6,75 млрд). Логистика: флот Актау–Туркменбаши, 3 дня, контейнеры 20 т.
FAQ: Какие риски при запуске Ex-производства?
Сертификация (10–15% капекса / 45–168 млн KZT), волатильность нефти (хеджировать диверсификацией ЦА), кадры (обучить 20–30% в СЭЗ-школах Бастау). МитIGAция: контракты ТШО 3+ года, страхование 5% EBITDA.
FAQ: Интеграция IoT в Ex-оборудование?
Да, Ex i барьеры P+F для LoRa/Sigfox. Мониторинг: T, вибро, люкс в реал-тайм на SCADA ТШО. Доп. маржа +15% ($100–200/шт. / 45–90 тыс. KZT). Пример: ТШО пилот 2024, 500 ед.
FAQ: Как рассчитать ЦЛК для ТШО тендеров?
Формула ЦЛК = (лок. затраты / общие) x100: материалы 20%, ЗП 15%, энергия 5%. Минимум 30% для СЭЗ, цель 50% к 2025. Аудит КазИнст, преференции +25% в скоринге.
FAQ: Нужны ли инженеры с Ex-опытом?
Да, 30–50% штата: cert. IECEx. Обучение: Бастау + КазИнст (3 мес., 1–2 млн KZT/гр.). Рекрутинг: АтырауТехУнивер, зарплата 800–1,5 млн KZT/мес.
